返回上一页风力发电


      风能作为当前技术最成熟、最具备规模开发条件的可再生洁净能源之一,风能发电为人与自然和谐发展带来了巨大的机会。由于风力发电机组是在自然环境下工作,不可避免的会受到自然灾害的影响,雷击就是最为突出的问题之一。
      风力发电机组本身的特点,包括安装地理位置、本身高度、大量敏感电子电气件的集成、昂贵的造价和维护维修决定了它对雷击保护系统的强烈需求。PTG 为风力发电提供了全面而又高效的雷击防护解决方案。

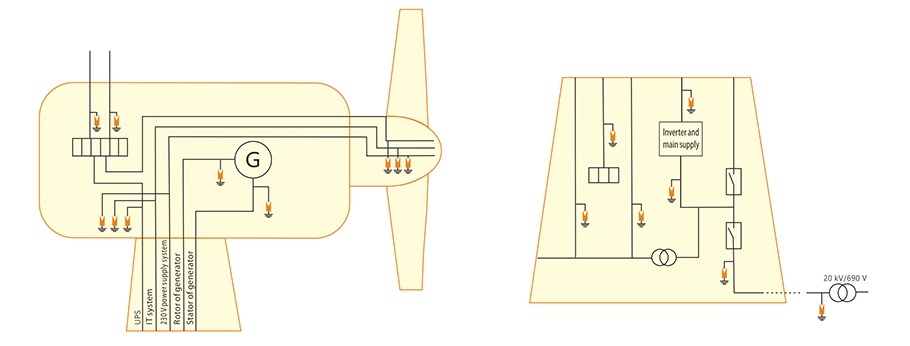

      根据 IEC 62305系列标准以及 IEC 61400-24对风机各个特殊部位的保护要求,确定风能发电系统进行防雷分区以及SPD安装和选用,必须要考虑:
       1. 雷电防护区域( LPZ 0…3);
       2. SPD符合的测试电流波形 (8/20 μ波形和10/350 μs 波形);
       3. 电压保护水平( SPD 的 UP值);
       4. 供电系统电压及制式(230/400 V 和400/690 V 系统、TN 和 TT 等);
       5. 谐波干扰等

      依据标准
       1. IEC 62305《雷电防护》系列标准
       2. IEC 61312《雷电电磁脉冲的防护》
       3. IEC 61400-24《风力发电系统的防雷》
       4. IEC 61643-11《接至低压配电系统的电涌保护器》
       5. GB 50057《建筑物的防雷设计规范》

相关产品

  • 变浆系统

    T2 PE 320-40M2-40R 用于供电系统; PD LA-24W 用于信号传输的保护。

    PE ...40M2-40(R)
    PD ...A-...W
  • 警示航灯

    T2 PE 275-40M2-20R 用于供电系统; PD LA-24W 用于信号传输的保护。

    PE ...-40M2-20(R)
    PD ...A-...W
  • 气象监测仪

    T2 PE 275-40M2-20R 用于供电系统; PD LA-24W 用于信号传输的保护。

    PE ...-40M2-20(R)
    PD ...A-...W
  • 机舱控制柜

    T2 PE 275-40M2-30R 用于 230/400 Vac 供电系统; T3 PE 30-2W3-21R-S25 用于直流供电系统; PD 系列用于信号线路。

    PE ...-40M2-11(R)
    PE ...-...M-30(R)
    PD ...A-...W
  • 发电机定子侧

    PE 760-25M2-30R 和 PE 600-120W2-10R 用于 400/690 Vac TNC 供电系统。

    PE 600-...W2-10R
    PE ...-...M-30(R)
  • 发电机转子侧

    带隔离模块的 PE 760-25M2-32R、PE 600-120W2-10R、PE 1000-80W2-10R 用于转子侧,可以防止谐波干扰。

    PE 600-...W2-10R
    PE 1000-...W2-10R
    PE ...-...M2-32(R)
  • 塔基控制柜

    T2 PE 275-40M2-30R 用于 230/400 Vac 供电系统; T3 PE 30-2W3-21R-S25 用于直流供电系统; PD 系列用于信号线路。

    PE ...-...M-30(R)
    PE ...-...W3-21(R)-S25
    PD ...A-...W
  • 变流器和配电柜

    T2 PE 760-25M2-30R 和 PE 760-25M2-32R 用于 400/690 Vac TNC 供电系统。

    PE ...-...M-30(R)
    PE ...-...M2-32(R)
  • 变压器低压侧

    T1 PE 760-25W1-10R 用于 400/690 Vac TNC 系统或 690 Vac IT 系统。

    PE ... -25W1-10(R)
  • 总线系统

    PD HA-5W 和 PD HA-5W-2 用于高频总线或视频传输系统。

    PD ...A-...W
    PD ...A-...W-2
