PTG 智能防雷监控(PM)系统利用先进的传感器检测技术和网络通讯技术,对防雷系统进行实时监测、报警和管理。在雷暴来临前提供三级报警,通知相关人员采取预防措施,减少雷电危害;在雷暴来临时检测分析雷电流能量大小、雷击次数,并记录存储数据;在雷暴来临全过程监测 SPD 的状态和有效性,并对事件产生报警;通过在线监测到的数据,对设备雷击情况进行分析,认识作业场所雷击分布情况,并对此提出更加全面的防雷方案。

PTG PM 系统适用于港口码头、石化、电力、轨道交通和智能楼宇等行业,其将系统运行状况等实时地通过各种传输方式传输到控制中心,显示及存储相关数据并通过语音、短信等各种方式报警以通知相关人员采取相应措施,及时对设备进行维护,保证电气设备的正常运行。


PM系统的主要功能:

        1, 实时气象监测,包括温度、湿度、气压、风速、风向的监测;

        2, 雷电三级预警,让用户有足够的时间在雷暴来临之前启动紧急雷电防御预案,以减轻危害程度,减少人员伤害危险以及经济损失;

        3, 实时 SPD 状态监测,快速有效维护 SPD,防止应不能及时更换 SPD 所造成的损失;

        4, 记录并查询雷电击中次数及所对应的雷电流峰值、方向、雷击能量,通过数据分析港区的雷击情况;

        5, 短信通知,一旦报警,立即发送短信到所指定的手机端,通知相关人员处理异常;

        6, 数据统计分析,图表化管理,提供报表查询及打印;

        7, 提供 SPD 产品信息录入窗口,系统化的管理 SPD 产品档案及维护记录;

        8, 可根据用户需求扩展多个终端设备,并支持多种信号传输方式。

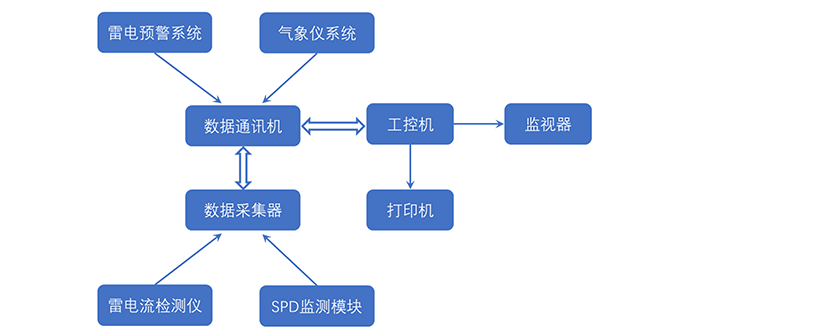

        PM 系统的构成框架图:




  • 后备保护器接线图

    PM LC-010

    内置长寿命锂电池,支持4位计数的室外(IP68)雷电流计数器,最大计数电涌高达160 kA

  • 后备保护器与浪涌配合

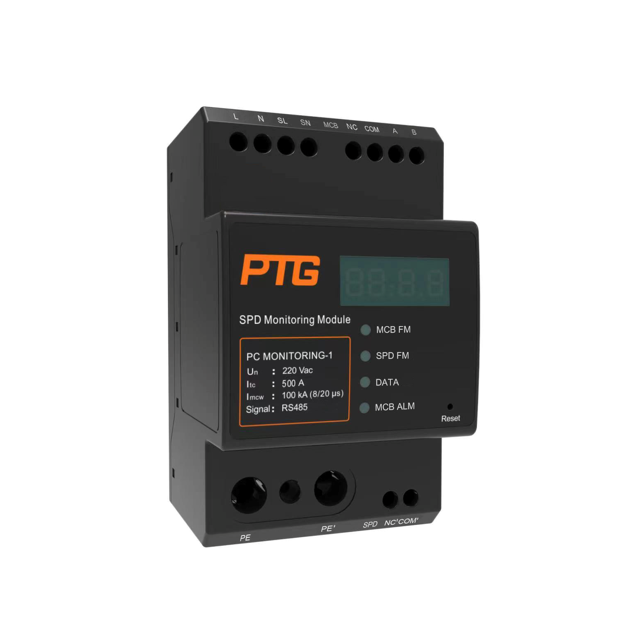

    PM 100W2-011

    集SPD状态、后备保护状态、雷击次数及发生时间等监控功能于一体,采用RS 485信号输出,并4位数显和秒级报警
