      光伏发电是风力发电以外的另一种再生清洁能源,被广泛的应用于各个国家和地区。它具有安装简单,可大可小,稳定,长寿命等特点。

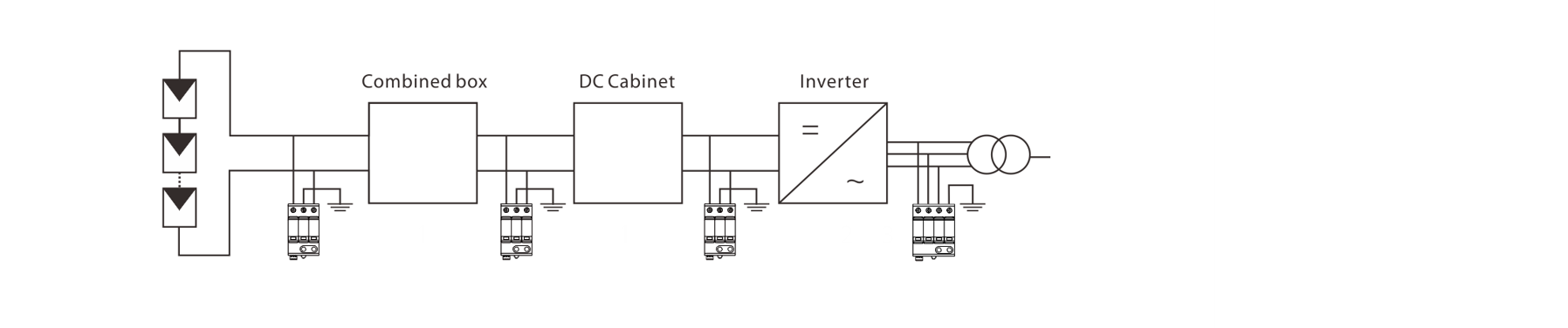

      一般来说光伏发电系统由光伏电池板、汇流箱、逆变器、配电柜、蓄电池以及相应的总线控制系统等构成。内部集成了大量的电气和电子设备,而这些设备又都集中在一个相对较小的空间内。毫无疑问,雷击以及电涌也是光伏发电系统的一大灾害。PTG 为光伏发电系统提供了全面而又高效的雷击防护解决方案。

      根据 IEC 62305系列标准以及光伏直流系统的特殊要求,确定光伏发电系统的雷击防护分区以及 SPD 安装和选用,必须要考虑:
        1. 雷电防护区域 ( LPZ 0…3);
        2. SPD 符合的测试电流波形 (8/20 μ波形和10/350 μ波形等);
        3. 电压保护水平 (特别是交流侧 SPD 的 U值);
        4. 直流侧开路电压;
        5. 谐波干扰等

      依据标准
         1. EN 50539-11《光伏系统应用的电涌保护器》
         2. IEC 61643-31《光伏系统应用的电涌保护器》
         3. IEC 61643-32《接至光伏系统直流侧的电涌保护器应用及选型》
         4. IEC 62305《雷电防护》系列标准
         5. IEC 61312《雷电电磁脉冲的防护》
         6. IEC 61643-11《接至低压配电系统的电涌保护器》
         7. GB 50057《建筑物的防雷设计规范》

相关产品

  • 汇流箱

    T2 SPD, PV 系列用于直流汇流箱;T2 PE...30(R) 系列用于交流汇流箱。

    PE ...-...M-30(R)

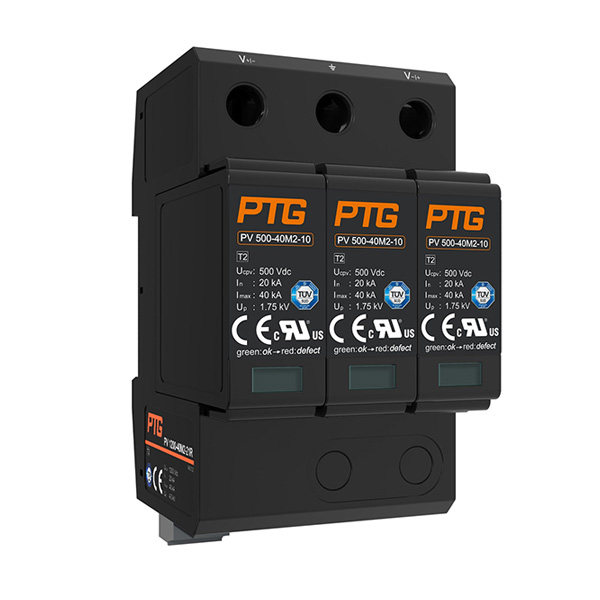

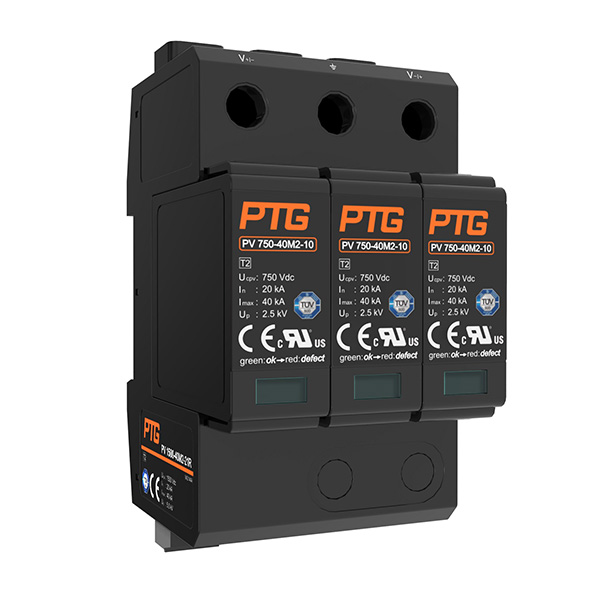

    PV ...-40M2-21(R)
    PV 1500-40M2-21(R)
  • 直流配电柜

    T2 SPD, PV 系列产品用于直流配电柜。

    PV ...-40M2-21(R)
    PV 1500-40M2-21(R)
  • 逆变器直流侧

    导轨式 T1+T2 或 T2 SPD, PTV 或 PV 系列用于逆变器直流侧, 也可以采用 PCB 板载 PV...M 系列产品。

    PV ...-40M2-21(R)

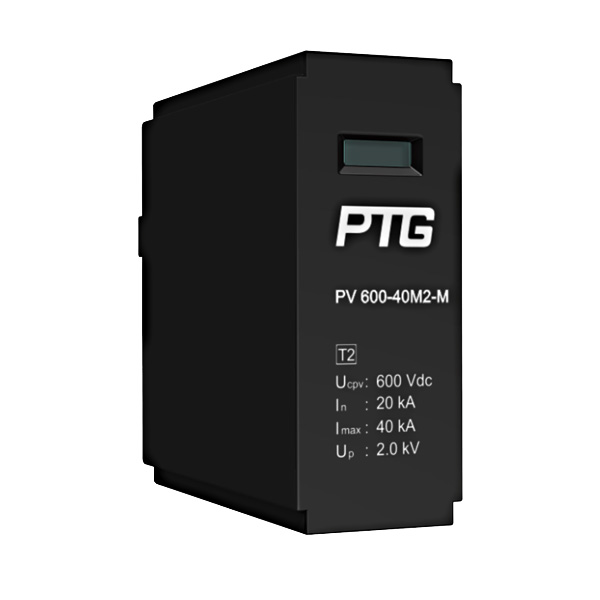

    PV ...-40M2-M

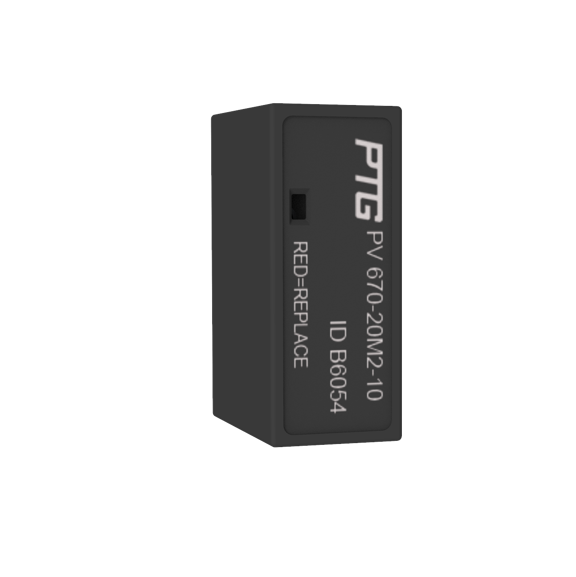

    PV ...-20M2-10
  • 逆变器交流侧

    T2 PE 385-40M2-32R 用于 230/400 Vac供电系统; T2 PE 760-25M2-32R 用于更高电压的 TNC 供电系统。

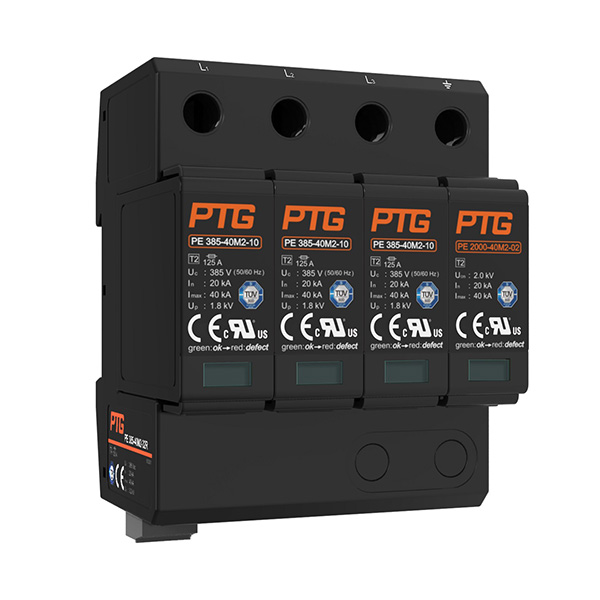

    PE ...-...M2-32(R)
  • 微型逆变器

    PA2 型继电器用于微型逆变器交流系统和组串式绝缘侦测系统。

    PA2 型
  • 组串式逆变器

    PB3, PC3 和PC6 型继电器适用于5~300 kW 组串式逆变器交流系统(220~1000 Vac)的控制。

    PB3 型
    PC3 型
    PC6 型
