  • PB3型

PB3型

高达63 A 触点切换能力
大触点间隙,达2.5 mm
线圈和接点之间介质耐压4 KV
线圈和触点之间的爬电距离大于5.5 mm
塑封型和防焊型可选
F 级绝缘等级
防雷器,信号防雷器,后备保护器,浪涌保护器,电涌保护器,电源防雷器,二合一防雷器,天馈防雷器,雷电计数器,ptg,spd
  • 型号定义
  • 线圈参数
  • 触点参数
  • 性能参数
  • 参考数据
  • 外形尺寸

类别


端子形状


接点构成


封装方式


型号


额定线圈电压
 (VDC)

最小包装单位


PB3-L型 印刷基板用端子 一组常开 塑封型 PB3-A/SL1-□□ 5, 6, 9, 12, 15, 18, 24, 36, 48 20个/管

25个/盘
防助焊剂型 PB3-A/PL1-□□
一组常闭 塑封型 PB3-B/SL1□-□□
防助焊剂型 PB3-B/PL1□-□□
一组转换 塑封型 PB3-C/SL1□-□□
防助焊剂型 PB3-C/PL1□-□□
PB3-H型 印刷基板用端子 一组常开 塑封型 PB3-A/SH1V-□□
防助焊剂型 PB3-A/PH1V-□□

L型

额定电压

(V)

额定电流

(mA±10%)

线圈电阻

(Ω±10%)

动作电压

(V)

复位电压

(V)

最大容许电压

(V)

消耗功率

(mW)

DC5 180.0 27.8 75%额定电压以下 10%额定电压以上 130%额定电压 约900
DC6 150.0 40.0
DC9 100.0 90.0
DC12 75.0 160.0
DC15 60.0 250.0
DC18 50.0 360.0
DC24 37.5 640.0
DC36 25.0 1,440.0
DC48 18.8 2,560.0


H型

额定电压

(V)

额定电流

(mA±10%)

线圈电阻

(Ω±10%)

动作电压

(V)

复位电压

(V)

最大容许电压

(V)

消耗功率

(mW)

DC5 450.0 11.1 75%额定电压以下 10%额定电压以上 130%额定电压 约2,250
DC6 375.0 16.0
DC 9 250.0 36.0
DC 12 187.5 64.0
DC15 150.0 100.0
DC18 125.0 144.0
DC24 93.8 256.0
DC36 41.7 576.0
DC48 46.9 1,024.0

负载类型 阻性负载
型号 L 型 H型
接点构成 常开型  常闭型  转换型  常开型
接点机构 单组
接点材料 Ag 合金
额定负载

277 VAC 30 A

28 VDC 30 A

277 VAC 30/25 A
28 VDC 30/25 A
NO: 250 VAC 30 A NC: 250 VAC 15 A             277 VAC 43/35 A
277 VAC 40 A
NO: 277 VAC 20 A        NC: 277 VAC 10 A                  277 VAC 50/63 A
277 VAC 63 A
接点压力最大值 277 VAC
接点电流最大值 63 A 30 A 30 A 63 A
最大切换功率 17,451 VA 8,310 VA 8,310 VA 17,451 VA

接点电阻 ≤100 mΩ  (1 A /6 VDC 条件下测量)
动作时间 ≤15 ms (在85℃ 的条件下)
复位时间 ≤10 ms
绝缘电阻 ≥1, 000 MΩ  (500 VDC)
介质耐压 线圈与接点间 4, 000 VAC, 1 mA, 50/60 Hz 测试1分钟
接点与接点间 2, 500 VAC, 1 mA, 50/60 Hz 测试1分钟
耐冲击电压 线圈与接点间 6 KV  (1.2/50 μs)
抗振性 耐久 10~55~10 Hz, 双边振幅1.5 mm  (单边振幅0.75 mm)
误动作 10~55~10 Hz, 双边振幅1.5 mm  (单边振幅0.75 mm)
抗冲击性 耐久 980 m/s²  (100 G)
误动作 98 m/s²  (10 G)
寿命 机械 1, 000万次 (动作频率18, 000 次/小时)
电气
(阻性负载)
L型:1x105次 (NO: 277 VAC 30 A, 105℃, 1 s通9 s断)
L型:2x104次 (NO: 277 VAC 40 A, 85℃, 1 s通9 s断, 防助焊剂型)
L型:1x105次 (NO: 250 VAC 30 A, NC: 15 A, 105℃, 5 s通5 s断, 防助焊剂型)
L型:1x105次 (NO: 277 VAC 25 A, NC: 10 A, 105℃, 5 s通5 s断, 防助焊剂型)
H型:3x104次 (277/250/240 VAC 40/35 A, 85℃, 1 s通9 s断, 防助焊剂型)
H型:3x104次 (277/250/240 VAC 50/63 A, 40℃, 1 s通9 s断, 防助焊剂型)
使用环境温度 -40°C至 85°C (无结冰或冷凝)
使用环境湿度 5~85 %RH
重量 L型:约25 g, H型:约36 g

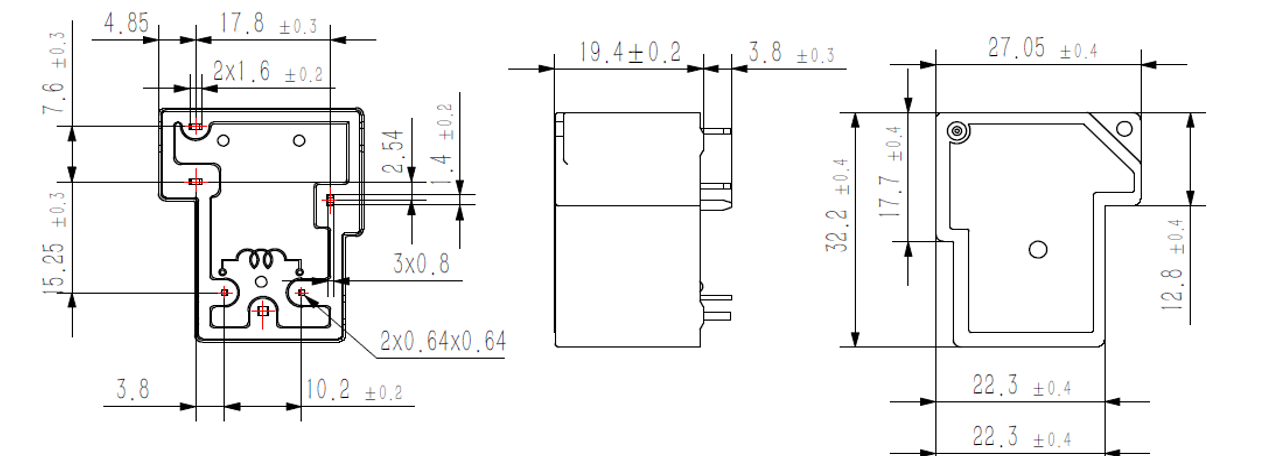

L型

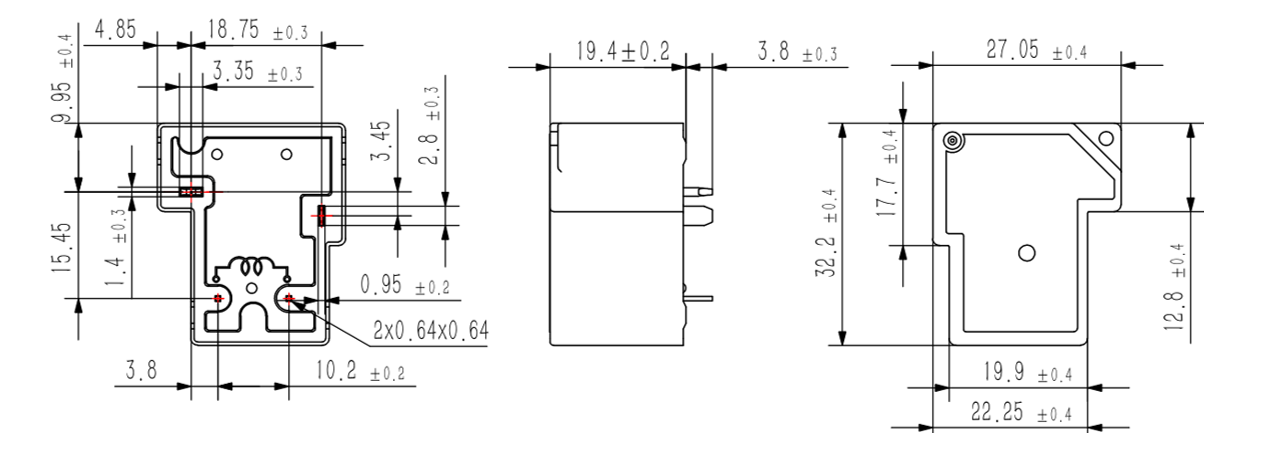

H型
