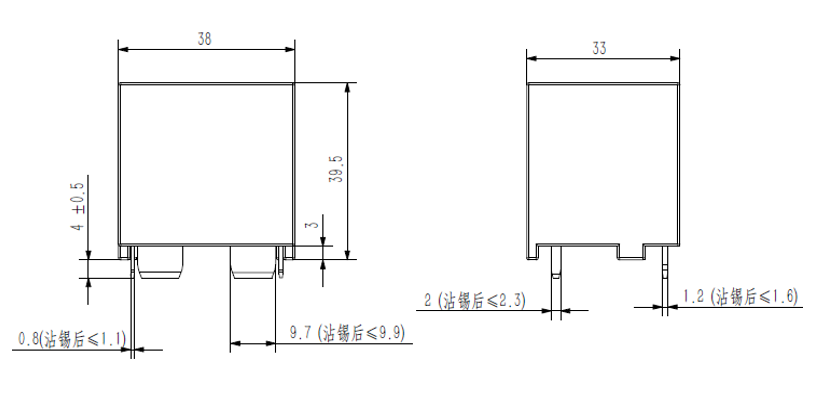

类别
|
端子形状
|
接点构成
|
封装方式
|
型号
|
额定线圈电压
(VDC)
|
最小包装单位
|
||||||||||||||||||||||||||||
| PC3 | 印刷基板用端子 | 一组常开 | 防助焊剂型 | PC3-□A/□A60 | 5, 6, 9, 12, 18, 24 | 25个/盘 | ||||||||||||||||||||||||||||
| PC3-□A/□A90 | ||||||||||||||||||||||||||||||||||
| PC3-□A/□A100 | ||||||||||||||||||||||||||||||||||
| PC3-□A/□A120 | ||||||||||||||||||||||||||||||||||
|
额定电压 (V) |
额定电流 (mA±10％) |
线圈电阻 (Ω±10％) |
动作电压 (V) |
复位电压 (V) |
最大容许电压 (V) |
消耗功率
(mW)
|
||||||||||||||||||||||||||||
| DC5 | 384.0 | 13.0 | 75%额定电压以下 | 10%额定电压以上 | 120%额定电压 | 约1,920 | ||||||||||||||||||||||||||||
| DC6 | 320.0 | 18.8 | ||||||||||||||||||||||||||||||||
| DC9 | 213.3 | 42.2 | ||||||||||||||||||||||||||||||||
| DC12 | 160.0 | 75.0 | ||||||||||||||||||||||||||||||||
| DC18 | 106.7 | 168.8 | ||||||||||||||||||||||||||||||||
| DC24 | 80.0 | 300.0 |
| 负载类型 | 阻性负载 | |||||||||||||||||||||||||||||||||
| 型号 | PC3-A60 | PC3-A80 | PC3-A90 | PC3-A100 | PC3-A120 | |||||||||||||||||||||||||||||
| 接点构成 | 一组常开 | |||||||||||||||||||||||||||||||||
| 接点材料 | Ag 合金 (无镉） | |||||||||||||||||||||||||||||||||
| 额定负载 | 320 VAC 60 A | 320 VAC 80 A | 320 VAC 90 A | 320 VAC 100 A | 320 VAC 120 A | |||||||||||||||||||||||||||||
|
400 VAC 接通 15 A (0.15 s) 载流 60 A (0.7 s) 断开 15 A (0.15 S), 85℃ |
400 VAC 接通 20 A (0.15 s) 载流 80 A (0.7 s) 断开 20 A (0.15 S), 85℃ |
400 VAC 接通 30 A (0.15 s) 载流 90 A (0.7 s) 断开 30 A (0.15 S), 85℃ |
400 VAC 接通 30 A (0.15 s) 载流 100 A (0.7 s) 断开 30 A (0.15 S), 85℃ |
400 VAC 接通 30 A (0.15 s) 载流 120 A (0.7 s) 断开 30 A (0.15 S), 85℃ |
||||||||||||||||||||||||||||||
| 接点压力最大值 | 400 VAC | |||||||||||||||||||||||||||||||||
| 接点电流最大值 | 60 A | 80 A | 90 A | 100 A | 120 A | |||||||||||||||||||||||||||||
|
最大切换功率 |
24,000 VA |
32,000 VA |
36,000 VA |
40,000 VA |
48,000 VA |
|||||||||||||||||||||||||||||
| 接点电阻 | ≤10 mΩ (20 A /6 VDC 条件下测量) | |||||||||||||||||||||||||||||||||
| 动作时间 | ≤30 ms (在85℃条件下) | |||||||||||||||||||||||||||||||||
| 复位时间 | ≤10 ms | |||||||||||||||||||||||||||||||||
| 绝缘电阻 | ≥1,000 MΩ (500 VDC) | |||||||||||||||||||||||||||||||||
| 温升（在标准电压下） | 最大70 K (接点负载电流120 A, 额定电压励磁的50%至60%, 在85℃) | |||||||||||||||||||||||||||||||||
| 介质耐压 | 线圈与接点间 | 5,000 VAC, 1 mA, 50/60 Hz 测试1分钟 | ||||||||||||||||||||||||||||||||
| 接点与接点间 | 2,000 VAC, 1 mA, 50/60 Hz 测试1分钟 | |||||||||||||||||||||||||||||||||
| 介质耐压 | 线圈与接点间 | 10 KV (1.2/50 μs) | ||||||||||||||||||||||||||||||||
| 抗振性 | 耐久 | 10~55~10 Hz, 双边振幅1.5 mm (单边振幅0.75 mm) | ||||||||||||||||||||||||||||||||
| 误动作 | 10~55~10 Hz, 双边振幅1.5 mm (单边振幅0.75 mm) | |||||||||||||||||||||||||||||||||
| 抗冲击性 | 耐久 | 980 m/s² (100 G) | ||||||||||||||||||||||||||||||||
| 误动作 | 98 m/s² (10 G) | |||||||||||||||||||||||||||||||||
| 寿命 | 机械 | 100万次 (动作频率18,000 次/小时) | ||||||||||||||||||||||||||||||||
|
电气 (阻性负载) |
A120型: 3 x
104 次, 400 VAC 接通30 A (0.15 s) 载流120 A (0.7 s) 断开30 A (0.15 S), 85°C, 1 s 通 9 s 断 |
|||||||||||||||||||||||||||||||||
| A120型: 1x104 次, 320 VAC 120 A, 85oC, 1 s 通 9 s 断 | ||||||||||||||||||||||||||||||||||
| 使用环境温度 | -40°C至 85°C (无结冰或冷凝) | |||||||||||||||||||||||||||||||||
| 使用环境湿度 | 5~85% RH | |||||||||||||||||||||||||||||||||
| 重量 | 约215 g | |||||||||||||||||||||||||||||||||
