类别
|
端子形状
|
触点形式
|
封装方式
|
型号
|
额定线圈电压 (VDC) |
最小包装单位
|
||||||||||||||||||||||||||||
| PC6 | 印刷基板用端子 | 一组常开 | 防焊剂型 | PC6-□A/□A200 | 5, 6, 9, 12, 18, 24 | 25个/盘 | ||||||||||||||||||||||||||||
| PC6-□A/□A250 | ||||||||||||||||||||||||||||||||||
| PC6-□A/□A270 | ||||||||||||||||||||||||||||||||||
| PC6-□A/□A200H | ||||||||||||||||||||||||||||||||||
| PC6-□A/□A250H | ||||||||||||||||||||||||||||||||||
| PC6-□A/□A270H | ||||||||||||||||||||||||||||||||||
|
额定电压 (V) |
额定电流 (mA±10％) |
线圈电阻 (Ω±10％) |
动作电压 (V) |
复位电压 (V) |
最大容许电压 (V) |
消耗功率
(mW)
|
||||||||||||||||||||||||||||
| DC5 | 600.0 | 8.3 | 75%额定电压以下 | 10%额定电压以上 | 120%额定电压 | 约3,000 | ||||||||||||||||||||||||||||
| DC6 | 500.0 | 12.0 | ||||||||||||||||||||||||||||||||
| DC9 | 333.3 | 27.0 | ||||||||||||||||||||||||||||||||
| DC12 | 250.0 | 48.0 | ||||||||||||||||||||||||||||||||
| DC18 | 166.7 | 108.0 | ||||||||||||||||||||||||||||||||
| DC24 | 125.0 | 192.0 |
| 负载类型 | 阻性负载 | |||||||||||||||||||||||||||||||||
| 型号 | PC6-A200 | PC3-A250 | PC6-A270 | |||||||||||||||||||||||||||||||
| 接点构成 | 一组常开 | |||||||||||||||||||||||||||||||||
| 接点材料 | Ag 合金 (无镉) | |||||||||||||||||||||||||||||||||
| 额定负载 | 1,000 VAC 200 A | 1,000 VAC 250 A | 1,000 VAC 270 A | |||||||||||||||||||||||||||||||
|
830 VAC 接通 55 A (0.15 s) 载流 200 A (0.7 s) 断开 55 A (0.15 s), 85℃ |
830
VAC 接通 55 A (0.15 s) 载流 250 A (0.7 s) 断开 55 A (0.15 s), 85℃ |
830
VAC 接通 55 A (0.15 s) 载流 270 A (0.7 s) 断开 55 A (0.15 s), 85℃ |

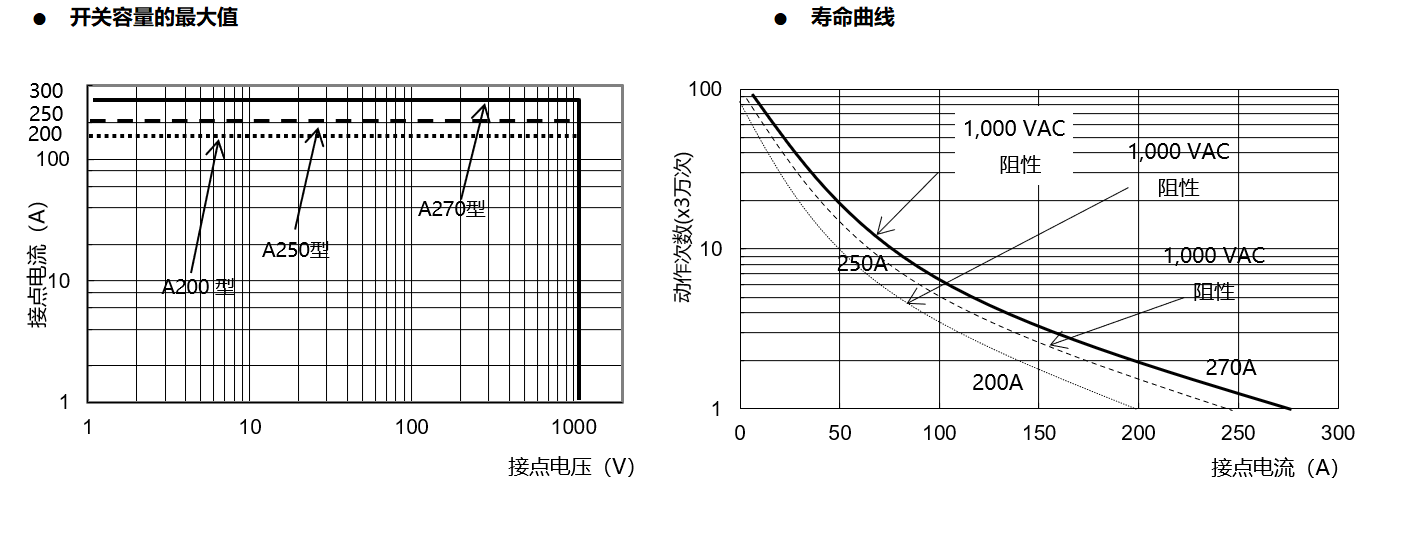

||||||||||||||||||||||||||||||||
| 接点压力最大值 | 1,000 VAC | |||||||||||||||||||||||||||||||||
| 接点电流最大值 | 200 A | 270 A | ||||||||||||||||||||||||||||||||
| 最大切换功率 | 200 KVA | 270 KVA | ||||||||||||||||||||||||||||||||
| 接点电阻 | ≤1 mΩ (20 A /6 VDC 条件下测量) | |||||||||||||||||||||||||||||||||
| 动作时间 | ≤45 ms（在85℃条件下） | |||||||||||||||||||||||||||||||||
| 复位时间 | ≤10 ms | |||||||||||||||||||||||||||||||||
| 绝缘电阻 | ≥1,000 MΩ (500 VDC) | |||||||||||||||||||||||||||||||||
| 温升（在标准电压下） | 最大70 K (接点负载电流270 A, 额定电压励磁的50%至60%, 在85℃) | |||||||||||||||||||||||||||||||||
| 介质耐压 | 线圈与接点间 | 5,000 VAC, 1 mA, 50/60 Hz 测试1分钟 | ||||||||||||||||||||||||||||||||
| 接点与接点间 | 2,000 VAC, 1 mA, 50/60 Hz 测试1分钟 | |||||||||||||||||||||||||||||||||
| 线圈与接点间 | 10 KV (1.2/50 μs) | |||||||||||||||||||||||||||||||||
| 抗振性 | 耐久 | 10~55~10 Hz, 双边振幅1.5 mm (单边振幅0.75 mm) | ||||||||||||||||||||||||||||||||
| 误动作 | 10~55~10 Hz, 双边振幅1.5 mm (单边振幅0.75 mm) | |||||||||||||||||||||||||||||||||
| 抗冲击性 | 耐久 | 980 m/s² (100 G) | ||||||||||||||||||||||||||||||||
| 误动作 | 98 m/s² (10 G) | |||||||||||||||||||||||||||||||||
| 寿命 | 机械 | 100万次 (动作频率18,000 次/小时) | ||||||||||||||||||||||||||||||||
|
电气 (阻性负载) |
A200型: 3 x
104 次, 830
VAC 接通55 A (0.15 s) 载流200 A (0.7 s) 断开55 A (0.15 s), 85℃,1 s通9 s断 |
|||||||||||||||||||||||||||||||||
|
A250型: 3 x 104 次, 830 VAC 接通55 A (0.15 s) 载流250 A (0.7 s) 断开55 A (0.15 s), 85℃, 1 s通9 s断 |
||||||||||||||||||||||||||||||||||
|
A270型: 3 x 104 次, 830 VAC 接通55 A (0.15 s) 载流270 A (0.7 s) 断开55 A (0.15 s), 85℃, 1 s通9 s断 |

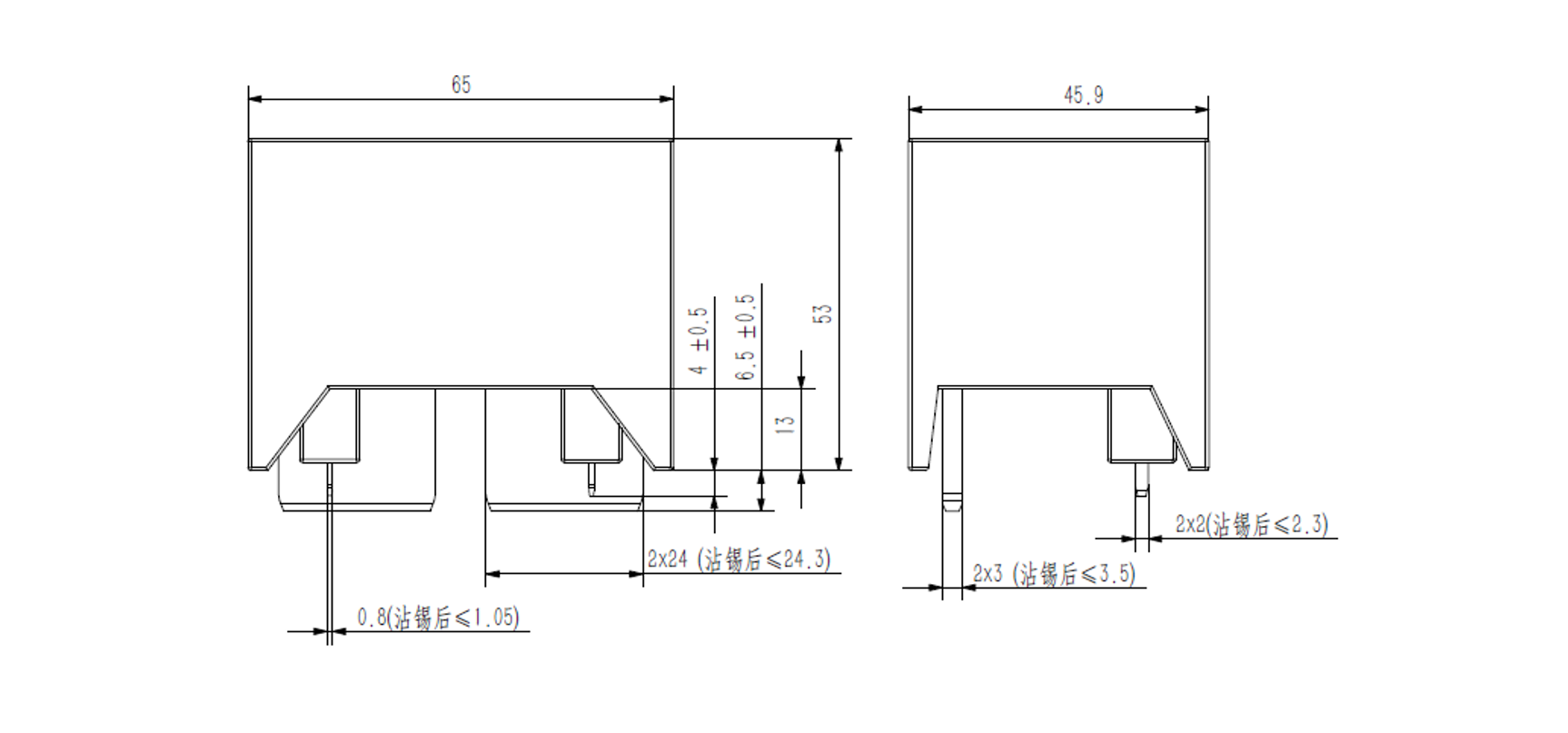

||||||||||||||||||||||||||||||||||
| 使用环境温度 | -40°C至 85°C (无结冰或冷凝) | |||||||||||||||||||||||||||||||||
| 使用环境湿度 | 5~85% RH | |||||||||||||||||||||||||||||||||
| 重量 | 约215 g | |||||||||||||||||||||||||||||||||
