| 类别 | 端子形状 | 接点构成 | 封装方式 | 型号 |
额定线圈电压
(VDC)
|
最小包装单位 | ||||||||||||||||||||||||||||
| PC4 | 印刷基板用端子 | 一组常开 | 防助焊剂型 | PC4-□A/□A140 | 9, 12, 24 | 12个/盘 | ||||||||||||||||||||||||||||
| PC4-□A/□A160 | ||||||||||||||||||||||||||||||||||
| PC4-□A/□A180 | ||||||||||||||||||||||||||||||||||
| PC4-□A/□A200 | ||||||||||||||||||||||||||||||||||
| PC4-□A/□A140H | ||||||||||||||||||||||||||||||||||
| PC4-□A/□A160H | ||||||||||||||||||||||||||||||||||
| PC4-□A/□A180H | ||||||||||||||||||||||||||||||||||
| PC4-□A/□A200H | ||||||||||||||||||||||||||||||||||
|
额定电压 (V) |
额定电 (mA±10％) |
线圈电阻 (Ω±10％) |
动作电压 (V) |
复位电压 (V) |
最大容许电压 (V) |
消耗功率 (mW) |

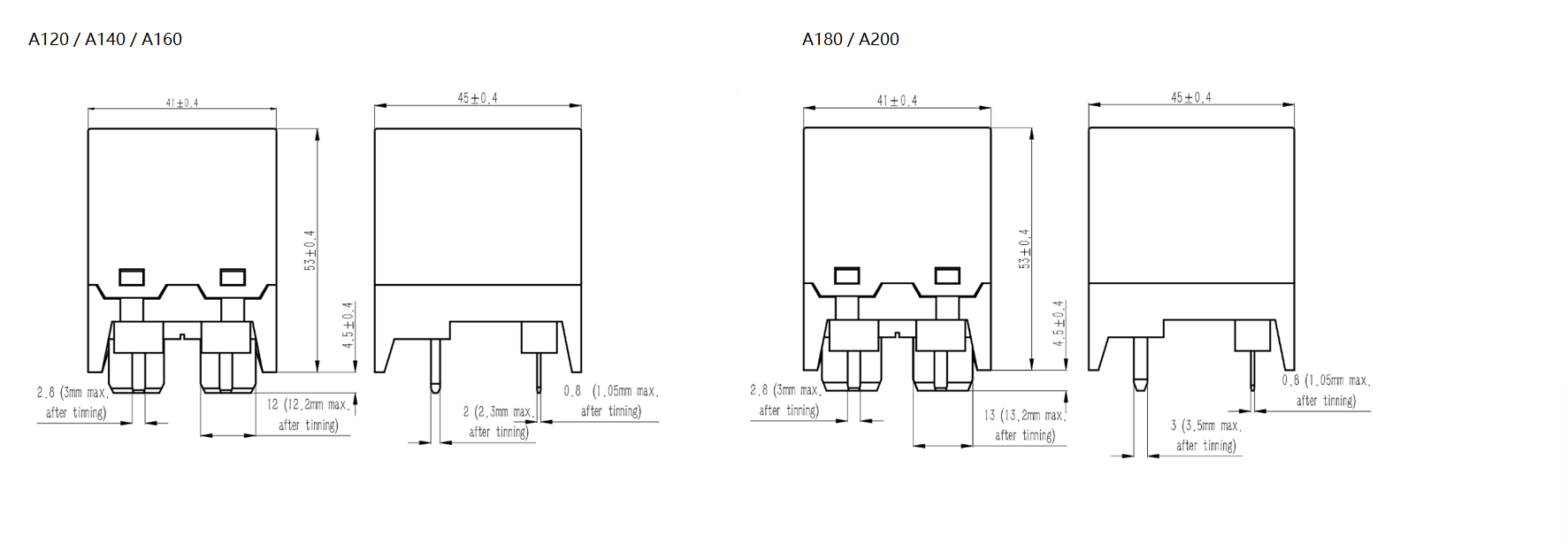

||||||||||||||||||||||||||||
| DC9 | 355.6 | 25.3 | 75%额定电压以下 | 5%额定电压以上 | 120%额定电压 | 约3,200 | ||||||||||||||||||||||||||||
| DC12 | 266.7 | 45.0 | ||||||||||||||||||||||||||||||||
| DC24 | 133.3 | 180.0 |
| 负载类型 | 阻性负载 | |||||||||||||||||||||||||||||||||
| 型号 | PC4-A140 | PC4-A160 | PC4-A180 | PC4-A200 | ||||||||||||||||||||||||||||||
| 接点构成 | 一组常开 | |||||||||||||||||||||||||||||||||
| 接点材料 | Ag 合金 (无镉) | |||||||||||||||||||||||||||||||||
| 额定负载 | 1,000 VAC 140 A | 1,000 VAC 160 A | 1,000 VAC 180 A | 1,000 VAC 200 A | ||||||||||||||||||||||||||||||
|
1000 VAC 接通 55 A (0.15 s) 载流 140 A (0.7 s) 断开 55 A (0.15 s), 85℃ |
1000 VAC 接通
55 A (0.15 s) 载流 160 A (0.7 s) 断开 55 A (0.15 s), 85℃ |
1000 VAC 接通
55 A (0.15 s) 载流 180 A (0.7 s) 断开 55 A (0.15 s), 85℃ |
1000 VAC 接通
55 A (0.15 s) 载流 200 A (0.7 s) 断开 55 A (0.15 s), 85℃ |
|||||||||||||||||||||||||||||||
| 接点压力最大值 | 1,000 VAC | |||||||||||||||||||||||||||||||||
| 接点电流最大值 | 140 A | 160 A | 180 A | 200 A | ||||||||||||||||||||||||||||||
| 最大切换功率 | 140 KVA | 160 KVA | 180 KVA | 200 KVA | ||||||||||||||||||||||||||||||
| 接点电阻 | ≤1 mΩ (20 A /6 VDC 条件下测量) | |||||||||||||||||||||||||||||||||
| 动作时间 | ≤45 ms | |||||||||||||||||||||||||||||||||
| 复位时间 | ≤10 ms | |||||||||||||||||||||||||||||||||
| 绝缘电阻 | ≥1,000 MΩ (500 VDC) | |||||||||||||||||||||||||||||||||
| 线圈温升（在标准电压下） | 最大70 K (接点额定负载电流, 额定电压励磁的55%至60%, 在85℃) | |||||||||||||||||||||||||||||||||
| 介质耐压 | 线圈与接点间 | 5,000 VAC, 1 mA, 50/60 Hz 测试1分钟 | ||||||||||||||||||||||||||||||||
| 接点与接点间 | 2,000 VAC, 1 mA, 50/60 Hz 测试1分钟 | |||||||||||||||||||||||||||||||||
| 耐冲击电压 | 线圈与接点间 | 10 KV (1.2/50 μs) | ||||||||||||||||||||||||||||||||
| 抗振性 | 耐久 | 10~55~10 Hz, 双边振幅1.5 mm (单边振幅0.75 mm) | ||||||||||||||||||||||||||||||||
| 误动作 | 10~55~10 Hz, 双边振幅1.5 mm (单边振幅0.75 mm) | |||||||||||||||||||||||||||||||||
| 抗冲击性 | 耐久 | 980 m/s² (100 G) | ||||||||||||||||||||||||||||||||
| 误动作 | 98 m/s² (10 G) | |||||||||||||||||||||||||||||||||
| 寿命 | 机械 | 100万次 (动作频率9,000 次/小时) | ||||||||||||||||||||||||||||||||
|
电气 (阻性负载) |
A140型: 3 x
104 次, 1000
VAC 接通55 A (0.15 s) 载流140 A (0.7 s) 断开55 A (0.15 s), 85℃,1 s通9 s断 |
|||||||||||||||||||||||||||||||||
|
A160型: 3 x 104 次, 1000 VAC 接通55 A (0.15 s) 载流160 A (0.7 s) 断开55 A (0.15 s), 85℃, 1 s通9 s断 |
||||||||||||||||||||||||||||||||||
|
A180型: 3 x 104 次, 1000 VAC 接通55 A (0.15 s) 载流180 A (0.7 s) 断开55 A (0.15 s), 85℃, 1 s通9 s断 |
||||||||||||||||||||||||||||||||||
|
A200型: 3 x 104 次, 1000 VAC 接通55 A (0.15 s) 载流200 A (0.7 s) 断开55 A (0.15 s), 85℃, 1 s通9 s断 |
||||||||||||||||||||||||||||||||||
| 使用环境温度 | -40°C至 85°C (无结冰或冷凝) | |||||||||||||||||||||||||||||||||
| 使用环境湿度 | 5~85% RH | |||||||||||||||||||||||||||||||||
| 重量 | 约190 g | |||||||||||||||||||||||||||||||||
